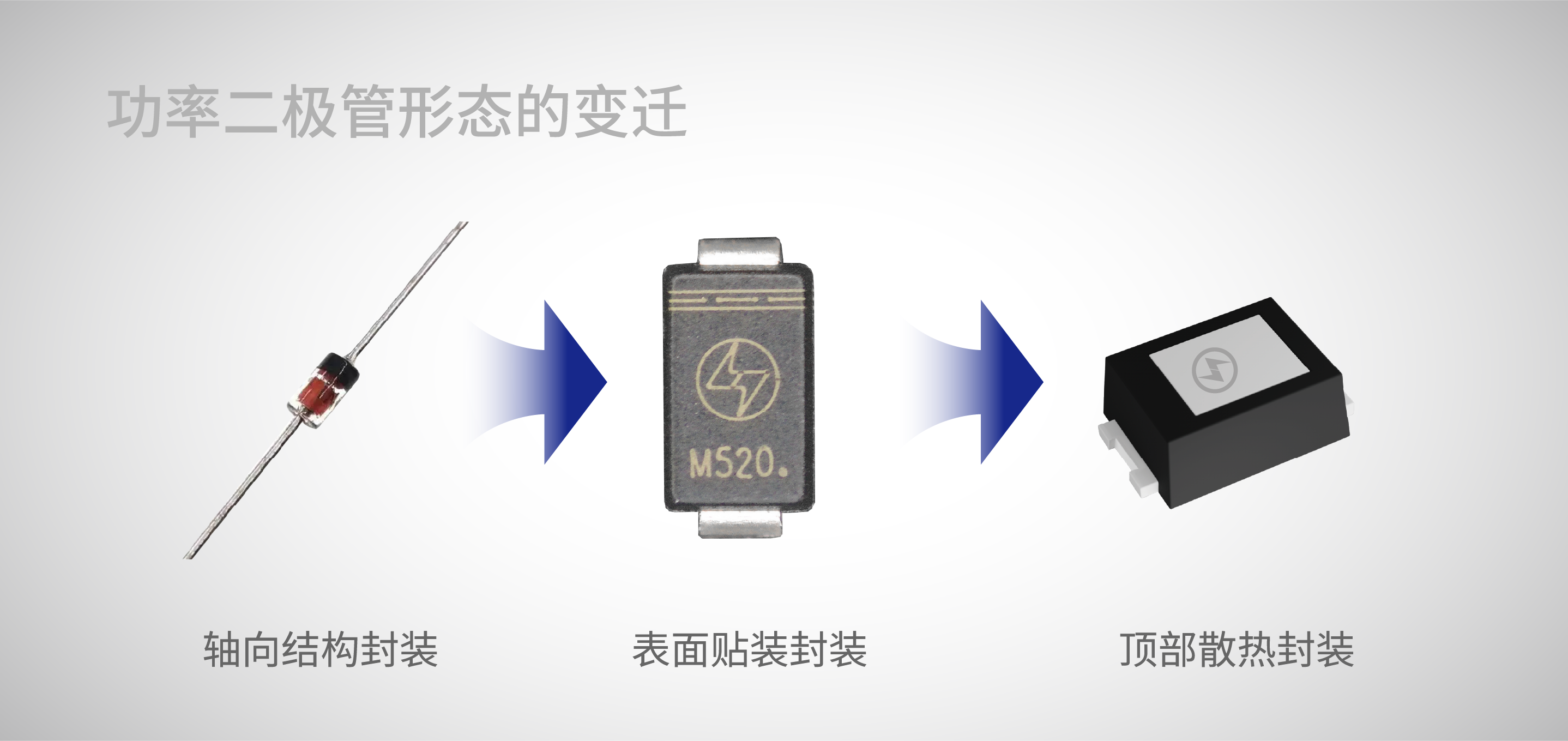

功率二极管作为半导体器件的基础元件，其演进历程不仅是电子技术发展的缩影，更是一部围绕小型化、高性能、低成本与自动化制造不断突破的封装技术史诗。封装作为为芯片提供机械支撑、环境保护与散热通路的关键结构，其形态的每一次变迁，都深刻反映了电子产业在不同历史阶段的技术需求与发展方向。在功率二极管以封装创新为驱动的发展历程中，领晨科技所推出的顶部散热封装技术，无疑标志着一个新的里程碑。该技术以前瞻性的结构设计，突破了传统底部散热的物理限制，实现了从“向电路板散热”到“向空间散热”的散热路径转变，显著提升了器件的功率密度与热管理能力，进而将功率二极管的性能极限推向全新高度。本文旨在系统梳理功率二极管封装的演进脉络，并重点阐述该突破性技术的设计理念与产业价值。

纵观功率二极管数十年来的发展历程，可依据其技术迭代强度与市场普及程度，划分为三个主要阶段。本文作为系列开篇，将聚焦于功率二极管封装的最早期阶段，进行深入解读与分析，揭示其技术演进的内在逻辑与历史背景。

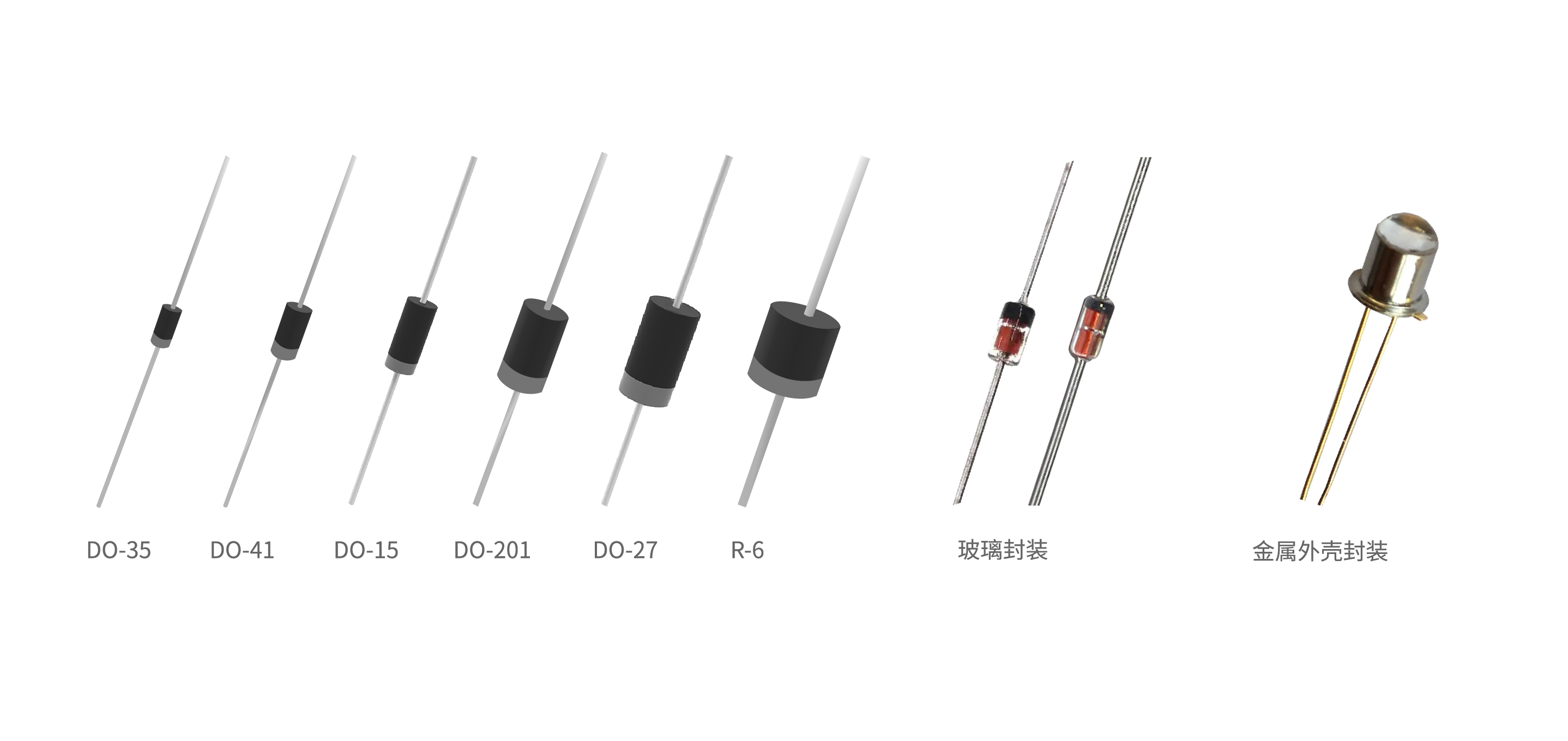

在半导体技术尚未成熟的20世纪60至70年代，功率二极管封装以轴向结构为主流。其典型构造为两根金属引线从圆柱形玻璃或树脂外壳两端轴向引出，代表型号包括适用于小信号开关的DO-35以及用于功率整流场景的DO-41。据行业史料记载，DO-41封装最早于1960年代实现标准化，可承受电流能力通常在1A以内，反向电压最高可达1000V，广泛应用于电源与工业控制领域。

这类封装早期多采用玻璃或金属密封，具有结构牢固、耐高压与高温特性优良、可靠性高等优点。然而，受限于玻璃外壳的机械脆性及封装成本压力，后期逐渐出现以环氧树脂模塑工艺替代玻璃封装的类型，如DO-27、R-6等常见封装形式，在保持良好绝缘性的同时，提高了抗冲击性与生产经济性。

在安装方式上，该时期均采用通孔插装技术，即要求印刷电路板预先钻设对应孔位，元件引线插入后于板背进行焊接。这一工艺存在若干固有局限：

尽管如此，轴向封装凭借其出色的机械强度和工艺成熟度，在电子管收音机、通信基站及早期工业电源等设备中仍长期占据主导地位，为电子工业的初步发展奠定了坚实基础。然而，随着表面贴装技术的兴起与电路集成化需求的加剧，该类封装因材料与结构上的多重限制，已逐步退出主流功率应用场景，但其在技术演进史上的奠基作用仍不容忽视。
